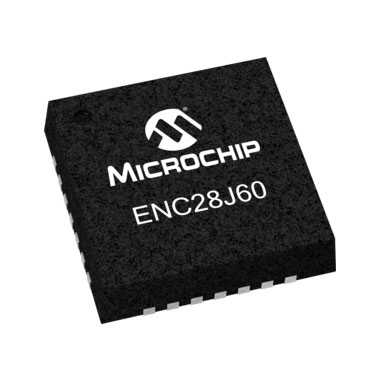

XT-ShenZhen แนะนำพารามิเตอร์ที่เกี่ยวข้องของ ENC28J60-I/ML ให้กับคุณ หวังว่าจะเป็นประโยชน์กับคุณ! อุปกรณ์ ENC28J60-I/ML เป็นคอนโทรลเลอร์อีเธอร์เน็ตแบบสแตนด์อโลนของ Microchip พร้อมอินเทอร์เฟซ SPI ที่มี Serial Peripheral Interface (SPI) มาตรฐานอุตสาหกรรม ไมโครชิปออกแบบมาโดยเฉพาะสำหรับอินเทอร์เฟซเครือข่ายอีเธอร์เน็ตของคอนโทรลเลอร์ที่ติดตั้ง SPI เรามุ่งมั่นที่จะแก้ปัญหาความต้องการของลูกค้าและช่วยลูกค้าแก้ปัญหาการจัดหา! เราจะตอบคำถามที่ลูกค้าทุกคนทิ้งไว้ภายใน 24 ชั่วโมง!
XT-ShenZhen แนะนำพารามิเตอร์ที่เกี่ยวข้องของENC28J60-I/มลถึงคุณ. หวังว่าจะเป็นประโยชน์กับคุณ! เดอะENC28J60-I/มลอุปกรณ์นี้เป็นคอนโทรลเลอร์อีเทอร์เน็ตแบบสแตนด์อโลนของ Microchip พร้อมอินเทอร์เฟซ SPI ที่มี Serial Peripheral Interface (SPI) มาตรฐานอุตสาหกรรม ไมโครชิปออกแบบมาโดยเฉพาะสำหรับอินเทอร์เฟซเครือข่ายอีเธอร์เน็ตของคอนโทรลเลอร์ที่ติดตั้ง SPI เรามุ่งมั่นที่จะแก้ปัญหาความต้องการของลูกค้าและช่วยลูกค้าแก้ปัญหาการจัดหา! เราจะตอบคำถามที่ลูกค้าทุกคนทิ้งไว้ภายใน 24 ชั่วโมง!
เดอะENC28J60-I/มลอุปกรณ์เป็นไปตามข้อกำหนด IEEE 802.3 ทั้งหมด
เดอะENC28J60-I/มลอุปกรณ์จำกัดแพ็กเก็ตที่เข้ามาโดยการรวมแผนการกรองแพ็กเก็ตหลายๆ แพ็กเก็ตเข้าด้วยกัน นอกจากนี้ยังมีโมดูล DMA ภายในสำหรับทรูพุตข้อมูลที่รวดเร็วและการคำนวณเช็คซัมที่ใช้ฮาร์ดแวร์ช่วยสำหรับโปรโตคอลเครือข่ายต่างๆ
เดอะENC28J60-I/มลอุปกรณ์สื่อสารกับโฮสต์คอนโทรลเลอร์ผ่านอินเตอร์รัปต์พินและ SPI ด้วยความถี่สัญญาณนาฬิกาสูงสุด 20 MHz ใช้ENC28J60-I/มลอุปกรณ์ต้องการเพียงตัวแปลงพัลส์สองตัวและส่วนประกอบแบบพาสซีฟสองสามตัวเพื่อเชื่อมต่อไมโครคอนโทรลเลอร์กับอีเธอร์เน็ต
เดอะENC28J60-I/มลอุปกรณ์ประกอบด้วยเจ็ดบล็อกการทำงานหลัก:
1. อินเทอร์เฟซ SPI ที่ใช้เป็นช่องทางการสื่อสารระหว่างโฮสต์คอนโทรลเลอร์และ ENC28J 60
2. ทะเบียนควบคุมสำหรับควบคุมและตรวจสอบ ENC28J60
3. บัฟเฟอร์ RAM พอร์ตคู่สำหรับการรับและส่งแพ็กเก็ต
4. Arbiter ที่ควบคุมการเข้าถึงบัฟเฟอร์ RAM เมื่อมีการร้องขอจาก DMA ส่งและรับบล็อก
5. อธิบายอินเทอร์เฟซบัสสำหรับข้อมูลและคำสั่งที่ได้รับผ่านอินเทอร์เฟซ SPI
6. โมดูล MAC (การควบคุมการเข้าถึงสื่อ) ที่ใช้ตรรกะ MAC ที่สอดคล้องกับ IEEE 802.3
7. โมดูล PHY (ฟิสิคัลเลเยอร์) ซึ่งเข้ารหัสและถอดรหัสข้อมูลอะนาล็อกบนอินเทอร์เฟซสายคู่บิดเกลียว
คุณสมบัติตัวควบคุมอีเทอร์เน็ต
⢠IEEE 802.3⢠คอนโทรลเลอร์อีเทอร์เน็ตที่ตรงตามมาตรฐาน
เข้ากันได้กับเครือข่าย 10/100/1000Base-T
â¢บูรณาการ MAC และ 10Base-T PHY
รองรับ 1 พอร์ต 10Base-T พร้อมการตรวจจับและแก้ไขขั้วอัตโนมัติ
รองรับโหมดฟูลดูเพล็กซ์และฮาล์ฟดูเพล็กซ์
â¢การส่งสัญญาณซ้ำอัตโนมัติแบบตั้งโปรแกรมได้ในกรณีที่เกิดการชนกัน
â¢การเติมแบบตั้งโปรแกรมได้และการสร้าง CRC
â¢การปฏิเสธแพ็กเก็ตที่ผิดพลาดโดยอัตโนมัติที่ตั้งโปรแกรมได้
อินเทอร์เฟซ SPI พร้อมความเร็วสัญญาณนาฬิกาสูงสุด 20 MHz
คุณสมบัติฟิสิคัลเลเยอร์ (PHY)
•โหมดย้อนกลับ
â¢เอาต์พุต LED ที่ตั้งโปรแกรมได้สองช่องสำหรับสถานะลิงค์, TX, RX, การชนกันและฟูล/ฮาล์ฟดูเพล็กซ์
ทำงาน
â¢หกแหล่งขัดจังหวะและขาออกขัดจังหวะหนึ่งขา
ความต้องการสัญญาณนาฬิกา 25 MHz
â¢เอาต์พุตสัญญาณนาฬิกาพร้อมพรีสเกลเลอร์ที่ตั้งโปรแกรมได้
⢠5V อินพุตที่ทนทาน
พารามิเตอร์ผลิตภัณฑ์
|
ความถี่ |
25.0 เมกะเฮิรตซ์ |
จ่ายกระแสไฟ |
160 ม.ม |
|
อัตราข้อมูล |
10.0 Mbps |
|
ความจุหน่วยความจำแฟลช |
8000 บ |
|
แรงดันไฟ (สูงสุด) |
3.6 โวลต์ |
|
แรงดันไฟเลี้ยง (นาที) |
3.1 โวลต์ |
|
อุณหภูมิในการทำงาน (สูงสุด) |
85â |
|
อุณหภูมิในการทำงาน (นาที) |
-40â |
|

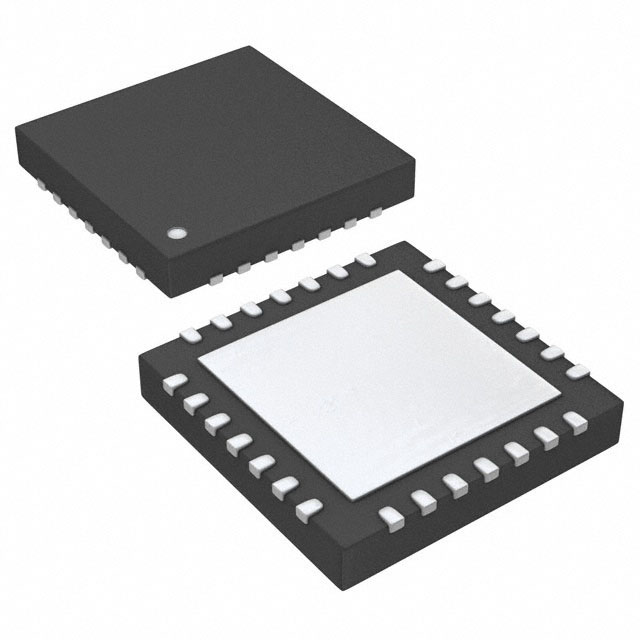

จำนวนพิน |
28 |
|

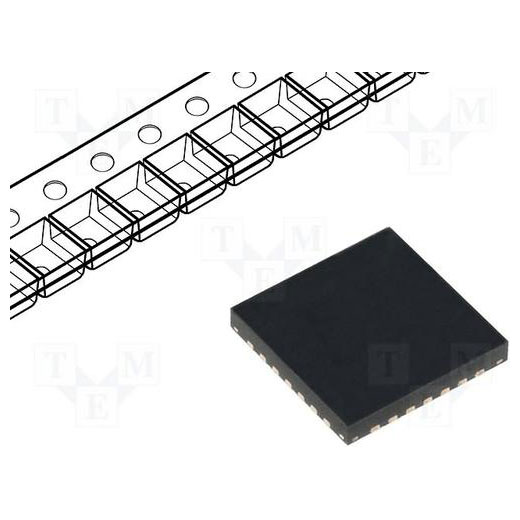

บรรจุุภัณฑ์ |
คิวเอฟเอ็น-28 |
ถาม: คุณเป็นผู้ค้าหรือผู้ผลิตหรือไม่
ตอบ: ใช่ เราเป็นเทรดเดอร์ สินค้าที่เราขายส่วนใหญ่ซื้อตรงจากโรงงาน
ถาม: บริษัทของคุณตั้งอยู่ที่ไหน
A: บริษัทของเราจดทะเบียนในเซินเจิ้น ประเทศจีน
ถาม: การจัดส่งของคุณรวดเร็วหรือไม่?
ตอบ: ใช่ เรามีคลังสินค้าของเราเองและสินค้าส่วนใหญ่อยู่ในสต็อก จัดส่งในวันเดียวกันโดยเร็วที่สุด
